Termografia in edilizia: che cosa può mostrare e quali limiti bisogna conoscere

Un’immagine termografica rende visibili differenze di comportamento termico che una fotografia normale non mostra. È uno strumento utile per indirizzare una diagnosi, ma i colori dell’immagine non sono una spiegazione automatica del problema. Per ottenere informazioni utilizzabili servono una domanda chiara, condizioni di rilievo pertinenti e un’interpretazione documentata.

Definire la domanda dell’indagine

Prima del sopralluogo chiarite che cosa volete verificare: una possibile discontinuità dell’isolamento, un ponte termico, una zona con sospetta umidità o un’anomalia da approfondire. Fornite posizione, andamento del fenomeno e documenti dell’edificio. Una richiesta generica di “fare la termografia” non definisce da sola un criterio di risultato.

ENEA descrive la tecnica come indagine tipicamente non distruttiva, utile per analizzare il comportamento termico delle strutture anche a distanza. Questa caratteristica la rende interessante nel recupero edilizio, ma non elimina la necessità di verifiche integrative quando richieste dal problema.

La misura riguarda la superficie osservata

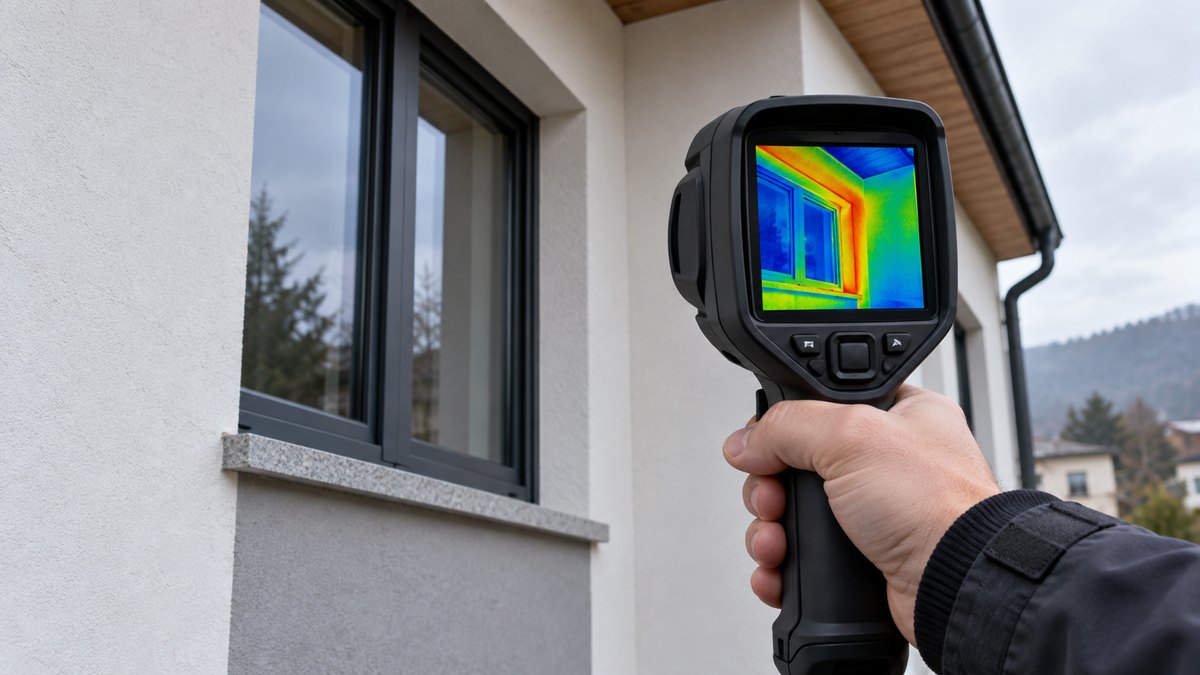

La termocamera rileva la radiazione infrarossa e il dato deve essere interpretato considerando le caratteristiche della superficie e le condizioni di ripresa. Materiali differenti, riflessioni e geometria possono influenzare l’immagine. La termografia non consente semplicemente di “vedere attraverso” una parete come in una radiografia.

Un’anomalia può orientare verso un’ipotesi, ma il passaggio a una conclusione richiede confronto con geometria, materiali e informazioni disponibili. Anche la scala dei colori può cambiare l’aspetto di immagini simili: il rapporto deve fornire contesto, non soltanto immagini suggestive.

Le condizioni di acquisizione fanno parte del risultato

Per le indagini sull’involucro, temperatura interna ed esterna, sole, vento, pioggia e funzionamento degli impianti possono incidere sull’interpretazione. Il tecnico deve scegliere condizioni adatte allo scopo e registrarle. Non esiste un orario o una differenza di temperatura universali validi per qualsiasi indagine termografica.

Se le condizioni non permettono una risposta attendibile, il rapporto deve dirlo e indicare gli eventuali limiti. È preferibile programmare una ripresa pertinente che trasformare una misura poco significativa in una diagnosi certa.

Esempio ipotetico. Una facciata riscaldata dal sole mostra zone a temperatura diversa. Quelle differenze non possono essere attribuite tutte a difetti d’isolamento senza valutare l’irraggiamento e le caratteristiche delle superfici. La stessa area può richiedere un confronto in condizioni differenti.

Integrare immagini e riscontri

Associate il termogramma a una fotografia normale e a una posizione identificabile sulla planimetria. Per un sospetto di umidità possono essere necessarie misure o altre verifiche; per una discontinuità dell’involucro può servire il confronto con il dettaglio costruttivo. Le indagini vanno coordinate, evitando di usare un solo strumento per rispondere a tutte le domande.

Il rapporto dovrebbe distinguere osservazioni, interpretazioni e accertamenti consigliati. Un linguaggio preciso permette al progettista di capire quali dati possa utilizzare e quali ipotesi restino da verificare.

Che cosa chiedere nel rapporto

• Scopo e aree esaminate.
• Condizioni ambientali e modalità di acquisizione rilevanti.
• Immagini termiche associate a fotografie e riferimenti.
• Interpretazione motivata delle anomalie.
• Limiti dell’indagine e verifiche integrative proposte.

Il valore della termografia sta nel rendere più mirato il percorso diagnostico. Un rapporto utile aiuta a decidere il prossimo controllo o intervento; non promette conclusioni che i dati raccolti non possono sostenere.
